תחרות תכנון הבית באגם בפארק הלאומי ברמת גן

הצעת תכנון , 2019
תחרות אדריכלית מטעם עיריית רמת גן
תכנון: אדר’ ד”ר ערן קפטן, אקו אדריכלים

סרטון

מבטים

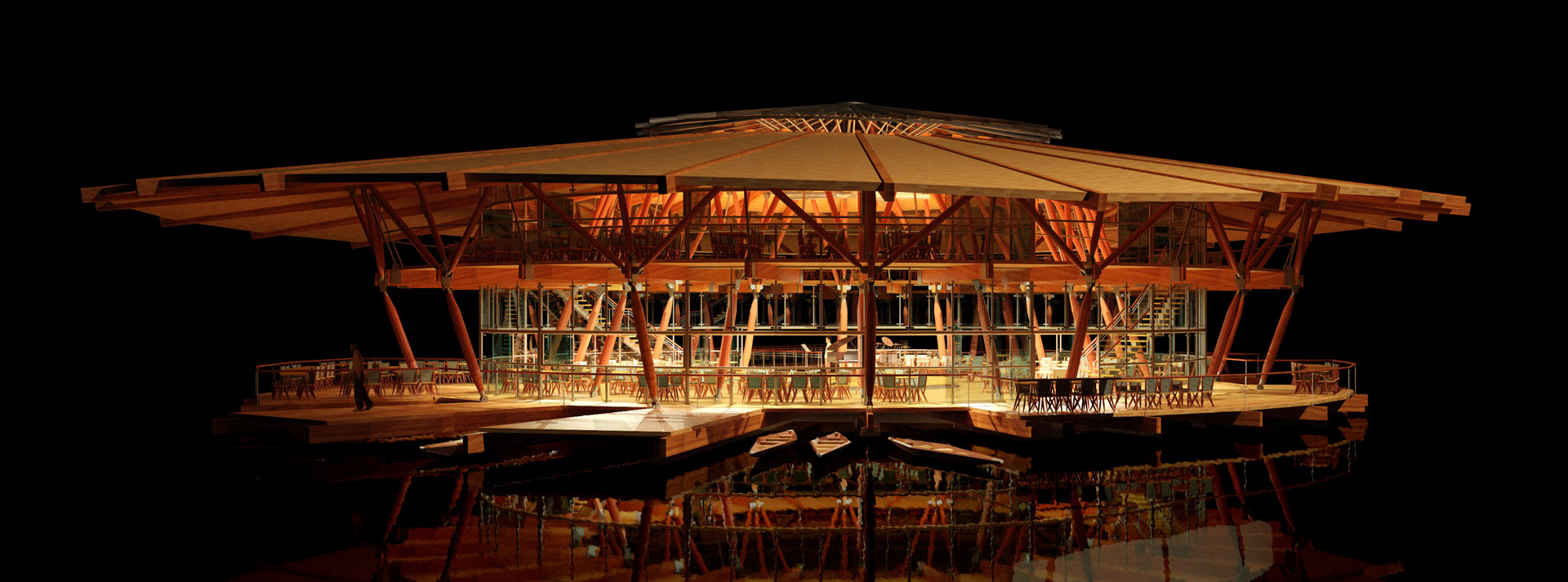

חזית דרום מזרחית בלילה

חזית כניסה מערבית

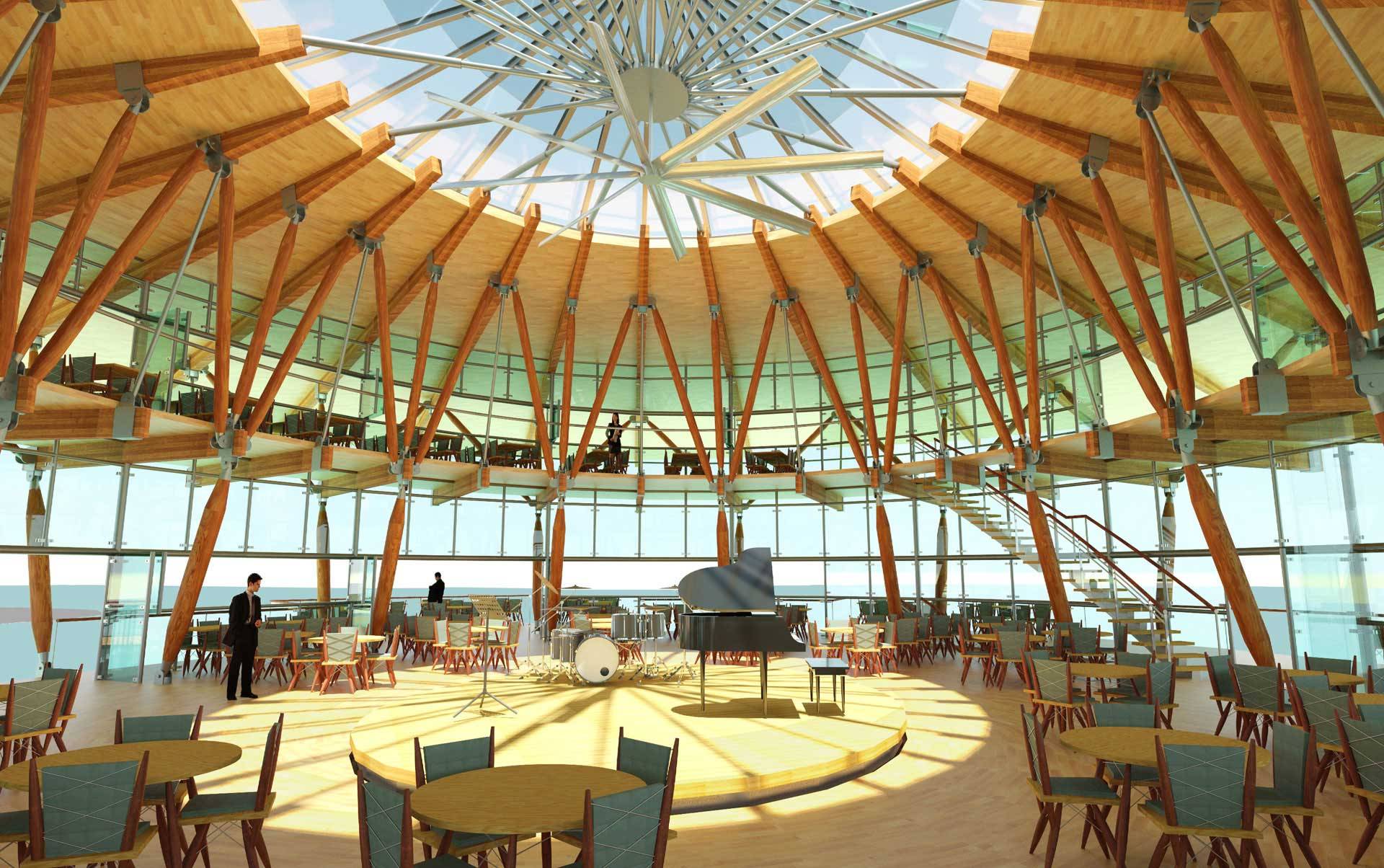

פנים עם מצב במה

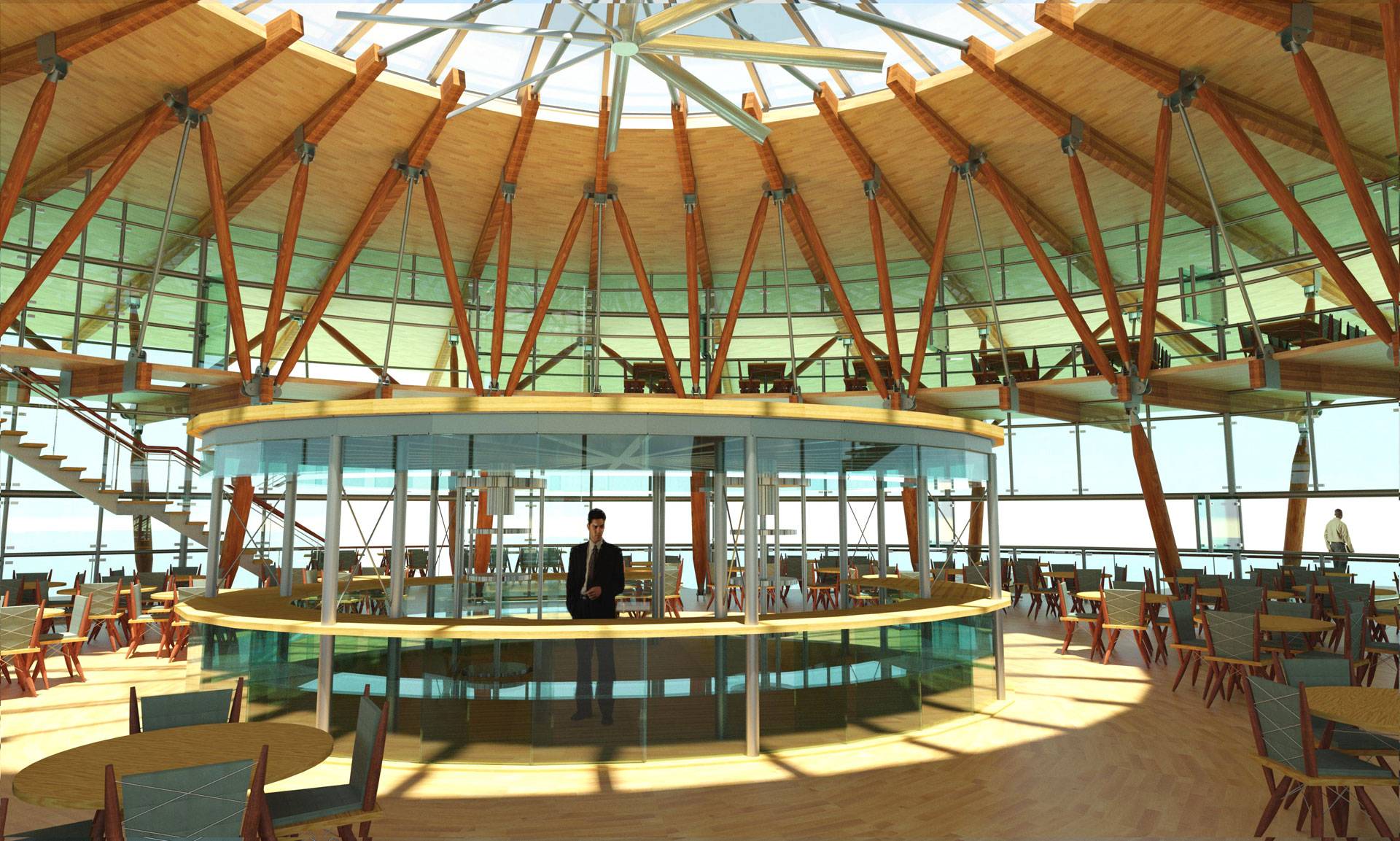

פנים עם מצב בר הסעדה

עקרונות תכנון

מעטפת בניין חדשנית ואייקונית

התכנון מציע מעטפת בניין חדשנית ואייקונית, המשמרת את המבנה הייחודי של בית האגם, וכוללת חלל שקוף לגמרי (360 מעלות) הממוקם תחת סככת צל גדולה, אותה נושא שלד עץ ייחודי.

הצללה משמעותית המאפשרת שקיפות מרבית

סככת צל נרחבת מספקת הצללה משמעותית ומאפשרת שקיפות מרבית של מעטפת הבניין. ההצללה מגנה מהשמש הישראלית הקופחת, מספקת מיקרו-אקלים משופר ושימור אנרגיה במערכות המיזוג, ומאפשרת שימוש נרחב במעטפת בניין שקופה, ללא עומס חום וסנוור.

שלד בניין מודולרי ייחודי

בנייה קלת משקל מושגת באמצעות שלד בניין מודולרי ייחודי. השלד מתוכנן באמצעות תכנון פרמטרי ממוחשב, המאפשר מענה לשינויים המוכתבים מהצורה האליפטית, ומציג חדשנות טכנולוגית.

שימור המרחב האליפטי ויצירת חזות חדשה

ההצעה מאמצת החייאת המבנה באמצעות דרגת שימור הכוללת הריסת הבניין הקיים אשר כבר אינו עונה לצרכי הפארק, ובנייה חדשה המתכתבת עם המופע האייקוני של המבנה המקורי והגאומטריה האליפטית שלו. לפיכך התכנון מספק שימור המרחב האליפטי ויצירת חזות חדשה, בעלת חזות אקולוגית וצורה “אורגנית” (צורה המתכתבת עם הסביבה הטבעית ומסלול השמש). בהתאם, עומק כרכובי הגג וזוויות הקירוי משתנה, ומתוכנן בהתאם למסלול השמש, לאפשר הצללה בקיץ וחשיפה לקרינת שמש בחורף.

בניין דינאמי המאפשר מרחב שקוף ודו תכליתי

מיקום חללי השירות (כגון מטבח, מחסנים, מערכות המיזוג, מרחב מוגן, ונוחיות) בקומה תת קרקעית, מתחת לפני האגם, משחרר את המרחב מעל פני המים, לשקיפות מרבית וקשר עין פנים-חוץ מלא. אלמנט בניין בעל ניידות אנכית, הממוקם במרכז החלל, מאפשר תפקוד דו תכליתי: בר הגשה כאשר החלל המרכזי משמש להסעדה ובמה כאשר הוא משמש להופעות. כתוצאה, הבניין הדינאמי מאפשר מרחב שקוף ודו תכליתי.

תכנון אקלימי הכולל אוורור טבעי ומכאני

תכנון אקלימי הכולל אוורור טבעי ומכאני מאפשר שיפור הנוחות האקלימית ושימור בצריכת האנרגיה של הבניין. אוורור טבעי מושג באמצעות דלתות וחלונות בכל היקף הבניין הנפתחות באופן מלא באמצעות פתיחת “אקורדיון”, ובאמצעות שלד הסקיילייט המתרומם על ידי מערכת הידראולית. בנוסף, מאוורר תקרה גדול מספק אוורור מכאני, ומרחיב את התקופה בה אין צורך במיזוג אוויר.

תאורה טבעית איכותית ודינאמית

פתח הסקיילייט העליון מאפשר חווית מרחב דינאמית, בה שינוים שעתיים בזוויות שמש וצלליות (של שלד הסקיילייט והבניין), מספקים תאורה טבעית איכותית ודינאמית, הכוללת תבנית משתנה של הדפס אור וצל. זיגוג הסקיילייט כולל זכוכית “חכמה” סלקטיבית (המאפשרת מעבר יותר אור ביחס לחום), ומערכת הצללה דינאמית.

בנייה בת קיימא מחומרים טבעיים ואקולוגים

התכנון מבוסס על בנייה בת קיימא מחומרים טבעיים ואקולוגים, אשר הינם ידידותיים לסביבה, כגון עץ, זכוכית, ומתכת.
