תכנון ופיתוח כיכר ספרא

הצעת תכנון , 2018
תחרות אדריכלית מטעם עיריית ירושלים
תכנון: אדר’ ד”ר ערן קפטן, אקו אדריכלים




עקרונות תכנון בינוי ופיתוח

ככר ספרא, הכיכר הייצוגית של ירושלים, בדומה לכיכרות מרכזיות בארץ ובעולם, נדרשת לספק מענה לאירועים רבי משתתפים, כגון מופעים, טקסים, עצרות ומיצגי אמנות. לשם כך, על הכיכר להישאר פנויה ללא אלמנטים קבועים. אולם, בכדי שהכיכר תיקח חלק מרכזי בחיי העיר ותהווה מתחם פעיל ושוקק חיים, דרושים בה גורמי משיכה המעודדים התרחשויות יומיומיות ומיוחדות, כגון עוגן מסחרי. הקמת עוגן מסחרי שאינו מפריע לכינוס קהל באירועים, ניתן להשיג באמצעות מערך ייחודי של דוכנים ניידים, הניתנים להזזה ואחסנה כאשר נערך אירוע לקהל רב.

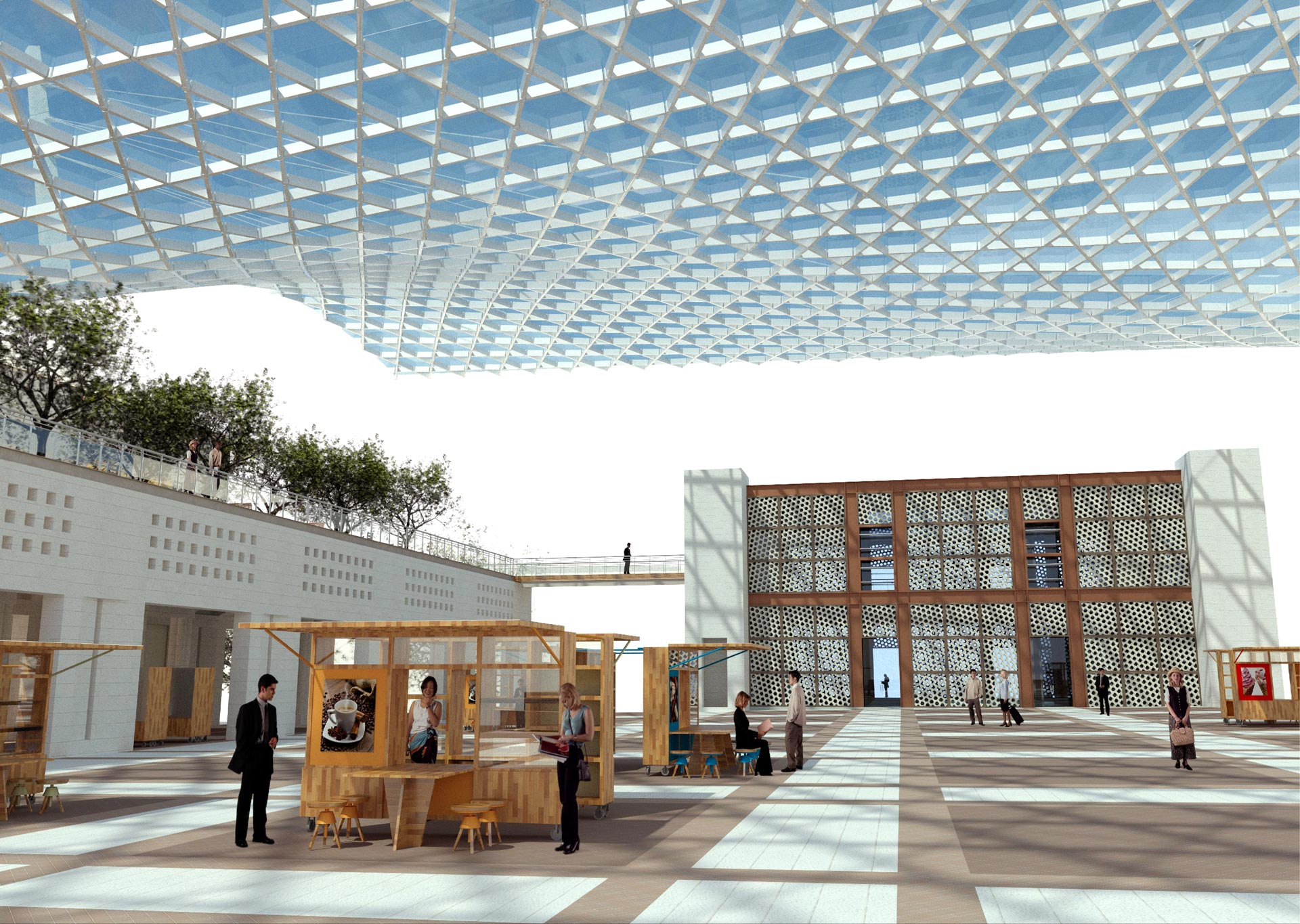

מבט מכיכר ספרא לבית המודל

מוצע עוגן מסחרי שאינו מפריע לכינוס קהל באירועים, באמצעות מערך ייחודי של דוכנים ניידים, הניתנים לקיפול, הזזה ואחסנה כאשר נערך אירוע לקהל רב. (מתחת לארקדה או בחניון, באמצעות מעלית שירות).
הדוכנים מורכבים מיחידות על גלגלים, שכאשר הן סגורות ומוצמדות, ניתן לאחסן בהן מוצרים במהלך הלילה. פתיחתן של היחידות מאפשרת מגוון תצורות שימוש, כגון קפה, מסעדה, מכירת דברי מאכל, תצוגת ומכירת אומנות או סחורות אחרות, ועוד.

דוכנים על גלגלים – אפשרויות פתיחה



בכדי למשוך קהל רב ותיירות לכיכר, ולהוביל לשינוי מהותי בחוויית המרחב הציבורי, רצוי לחדש את מראה הכיכר. התכנון מציע שינוי משמעותי על ידי הוספת גג זכוכית “התלוי” מעל הכיכר. אומנם מדובר בהשקעה כלכלית ניכרת, אך התרומה החזותית הולמת את הייצוגיות המתבקשת מהכיכר המרכזית בקריית העירייה. גג זה מספק גם מענה לצרכים אקלימים, כגון הצללה בקיץ והגנה מגשם בעונת החורף. תליית הגג מאפשרת הרחקת העמודים מהכיכר והחניון שמתחתיו, ובכך מספקת פתרון קונסטרוקטיבי. חזות הגג מזכירה במעט את עקרונות תכנון גשר המיתרים בכניסה המערבית לעיר. להוספת אלמנט בעל מראה חדשני גם לאזור העירייה, פוטנציאל ליצור אייקון נוסף לעיר.

גן דניאל הינו אחד האזורים “הירוקים” הבודדים באזור מרכזי זה, ולפיכך רצוי להשאירו ללא בנייה נוספת. אולם, הבריכה הממוקמת בכניסה אליו, אינה מאפשרת גישה נוחה לגן ולארקדה, ולכן מוצע להעתיק אותה למרכז הגן.

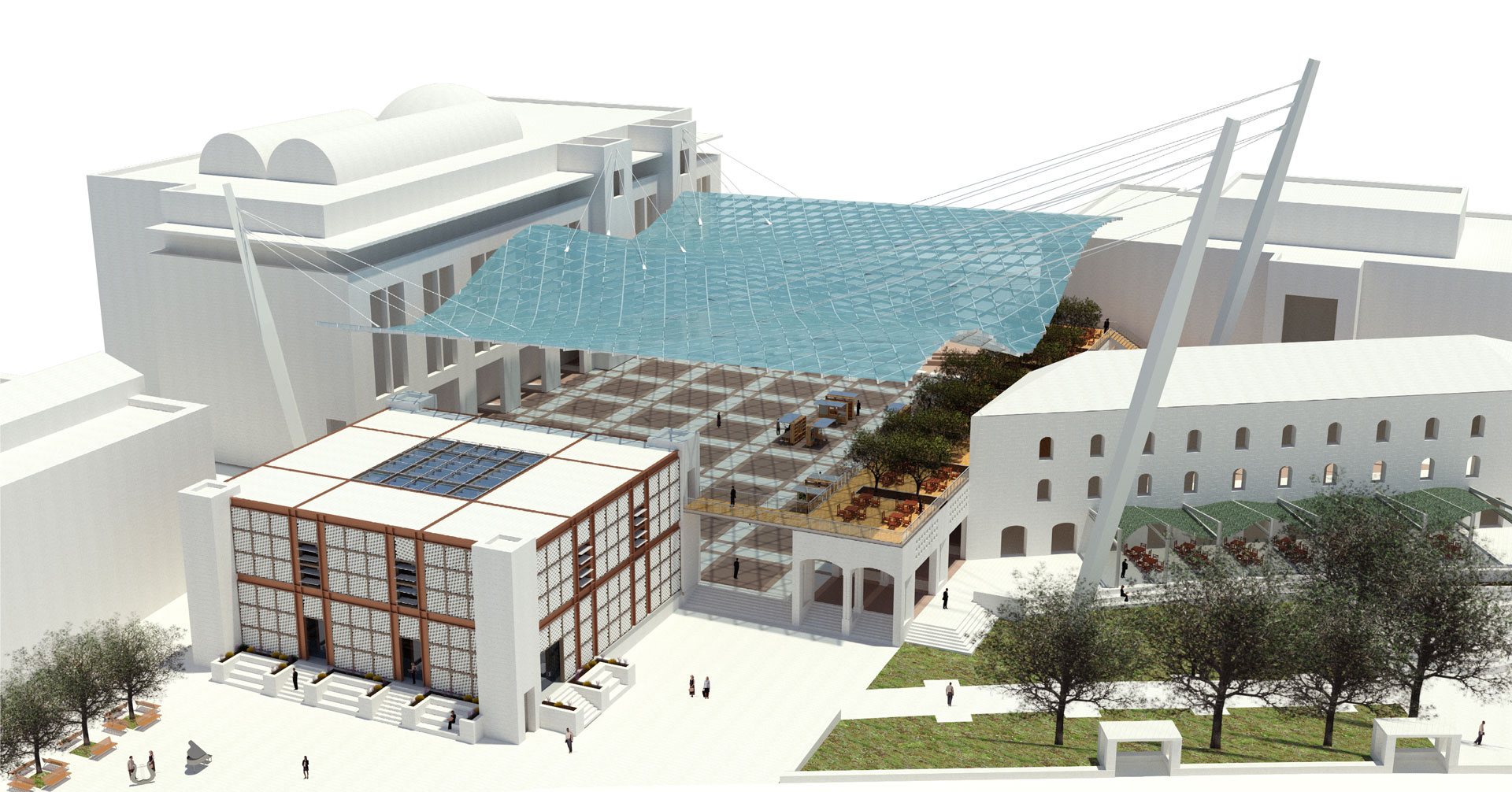

הצעה לכיכר ספרא – מבט על

הקמת מסעדה או בית קפה במרפסת מעל הארקדה, אשר אינה מפריעה לשימוש הקיים בארקדה כמעבר, ומספקת לה משמעות רבה יותר.
למרפסת ניתן להגיע מהקומה העליונה של בית המודל ומגן “הכריות”. מטבח המסעדה ימוקם בבניין הצמוד בקומה שניה, ואליו יפתחו דלתות.



“מסעדה-קפה “מרפסת הארקדה

הוספת פרגולות הצללה מצמחיה מטפסת בסמוך למסעדות בקומת הקרקע בצד גן דניאל. הפרגולות יוסיפו צמחיה לגן דניאל, וישפרו את חווית הישיבה במסעדות.



הצללת מסעדות גן דניאל



מבט מגן “הכריות” לארקדה



עקרונות תכנון בית המודל

השארת ככר העירייה פתוחה וגן דניאל “ירוק”, משאירה את ככר הדקלים כמרחב המתאים להצגת מודל העיר לציבור ולתיירים. המבנה תוכנן כמבנה שקוף מזכוכית ומשרביות. המעבר לכיכר מתבצע הן בצדי המבנה והן דרכו. בכדי לייצר המשכיות, מידות המבנה מותאמות למידות תבנית הכיכר וסביבתה (מפתחי הריצוף, הפתחים, והארקדה). בית המודל מהווה דופן חווייתית חדשה לרחוב יפו ולכיכר, ומספק מוקד למשיכת קהל ותיירים, ומשמש כ”חלון” לביקור בעיר.

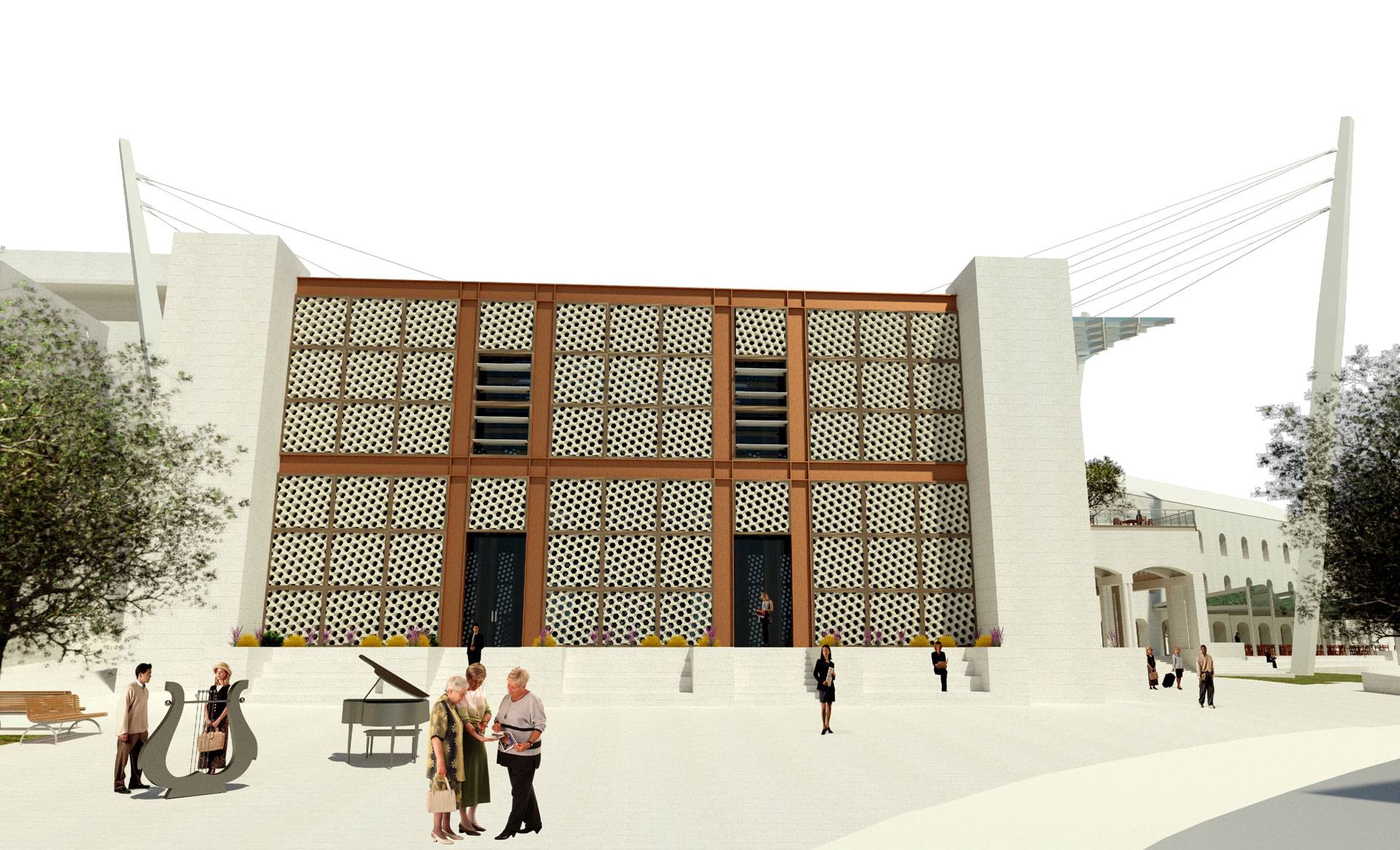

מבט מרחוב יפו לבית המודל





מבט בשעות הערב

המשרביות מספקות הצללה על קירות הזכוכית ובכך מורידות את עומס החום על המבנה. הן מספקות גם תאורה טבעית איכותית, עם רמת תאורה גבוהה וללא חדירת קרינת שמש ישירה במרבית שעות היום. כאשר זווית השמש מאד נמוכה (בסביבות השקיעה) וכאשר נדרשת האפלה, ניתן להשתמש בווילונות גלילה, המתוכננים במרווח בין המשרביות לקירות הזכוכית.

משרביה הינה אלמנט מסורתי, בעל חזות ייחודית, ויתכן ותוכל לייצר אייקון נוסף לכיכר ולעיר.

המשרביות מורכבות מיחידות מודולריות של לבני שמוט, הממוסגרות בפרופלי פלדה. במשרביות ובתקרה אזורים שקופים בהם מתוכננת הצללה באמצעות רפפות מזכוכית אטומה, המאפשרות מבט משופר מהמבנה לסביבה החיצונית, ושליטה בעוצמת התאורה הטבעית

חזית משרביית בית המודל



בית המודל כולל את מודל העיר במרכז קומת הקרקע, וסביבו טריבונות לישיבה, ובהיקף מקומות עמידה ומעבר רחב. בחלק העליון של חלל זה מתוכננים מסכים להצגת הסברים, תמונות, סרטים, ומבטי תקריב של המודל. בקומה העליונה מרכז מבקרים ותצפית על המודל מלמעלה. קומת מרתף משמשת לטיפול במודל (על ידי הורדת חלקי המודל לחלל תחתיו), הצגת מיצג “ירושלים של מטה” (עתיקות), שירותים, ומרחב מוגן ציבורי.





מבט פנימי בבית מודל





מדרגות לקומה עליונה







תוכניות בינוי

תוכנית השתלבות



תוכנית בינוי ופיתוח



חתך בינוי אורכי



חתך בינוי רוחבי



תוכניות בית המודל

(תוכנית קומה עליונה (ימין) ותוכנית קומת קרקע (שמאל



(חתך 1-1 (ימין) וחתך 2-2 (שמאל



חזית לרחוב יפו



פרט משרבייה
