בית ספר צין

מדרשת בן גוריון, 2008-2010, 2080 מ”ר
יזם: מועצה אזורית הר הנגב
תורמים: אנדרה וקתרין מיראז’
אדריכלות: לוין אדריכלים
מחקר ואקו-אדריכלות: יעוץ אקלימי וקיימות
מקום ראשון, בתחרות כנס הבינ”ל השלישי לבנייה ירוקה (מטעם בית ונוי), קטגוריית בניינים בגודל בינוני, 2012

 עקרונות תכנון



בי”ס יסודי צין ע”ש אנדרה וקתרין מיראז’ תוכנן ונבנה בשנים 2010-2008, במדרשת בן גוריון. הפרויקט נבחר ע”י משרד החינוך כאחד משישה בתי ספר ירוקים שיוקמו לרגל 60 שנה לעצמאות ישראל. להגשמת מטרה זו, התכנון התבסס על ניצול מאפייני האקלים המקומי, להשגת נוחות אקלימית ושימור אנרגיה. בין היתר כלל התכנון אגירת צינת לילות הקיץ הקרים במסת המבנה וחימום פאסיבי בחורף דרך פתחים דרומיים. בנוסף ניתן דגש מיוחד לתכנון תאורה טבעית איכותית שמלבד חיסכון משמעותי בהפעלת תאורה חשמלית, משפרת באופן ניכר את תפקוד התלמידים, מצב רוחם, ובריאותם.



לשם השגת תאורה טבעית איכותית, פתחי הכיתות הופנו לדרום ולצפון, בחלונות הדרומיים תוכננו פתחים עליונים ומדפי אור להארה טבעית משופרת, בגגות שולבו פתחי תאורה טבעית עליונים להארת עומק הכיתות, ובחלונות שולבו מערכות הצללה פנימיות למניעת סנוור מזוויות שמש נמוכות בעונת החורף. השלמת התאורה הטבעית מבוצעת באמצעות תאורה חשמלית חסכונית (T5  ו-PL ), המופעלת ע”י מעגלי הארה שונים, ונשלטת באמצעות חיישני אור וגלאי נוכחות בהתאם לרמת התאורה הטבעית ונוכחות התלמידים בכיתות.



בנוסף לחלונות העיקריים תוכננו בכל הכיתות פתחים נוספים (עליונים או צידיים) לאוורור טבעי מפולש של חלל הכיתות. מטרת האוורור הטבעי היא הספקת אוויר צח לכיתות, שחרור חום מהכיתות (המיוצר באופן טבעי ע”י התלמידים), ושיפור הנוחות התרמית בעונות המעבר. בנוסף למערכות המיזוג תוכננו מערכות אוורור מכאני להשלמת דרישות האוורור, ולצורך קירור מסת הקירות, הרצפה, והתקרה בלילות הקיץ. מעטפת הבניין תוכננה עם מסה תרמית פנימית ובידוד חיצוני לצורך הגברת יעילות הקירור. חימום פסיבי של הכיתות והחללים המשותפים תוכנן באמצעות פתחים דרומיים.



התכנון התבסס על שילוב יעוץ אקלימי מתחילת התכנון, ושימוש בהדמיות אקלימיות ממוחשבות ככלי עזר לתכנון. תהליך התכנון שילב מחקר מעשי (אשר הינו מחקר יישומי הנערך במסגרת הפרקטיקה, ככלי עזר לשכלול התכנון והשגת תפקוד אקלימי משופר), ובמסגרת זאת נערכו מדידות אור לאחר אכלוס בית הספר.



Climatic Analysis

Sketches of initial daylighting investigations

Sketches of initial daylighting investigations



Areas of daylighting investigation during initial design

Areas of daylighting investigation during initial design



Simulation of reflected sunbeams in southern windows during noon; during initial design

Simulation of reflected sunbeams in southern windows during noon; during initial design



Simulation of reflected sunbeams in southern windows during school hours (fall / spring, 08:00-14:00)

Simulation of reflected sunbeams in southern windows during school hours (fall / spring, 08:00-14:00)



Simulation of natural illuminance levels of selected daylighting alternatives (North-South section at Dec. 12:00)

Simulation of natural illuminance levels of selected daylighting alternatives (North-South section at Dec. 12:00)



Simulation of natural illuminance levels of selected daylighting alternatives (Southern classroom at Dec. 12:00)

Simulation of natural illuminance levels of selected daylighting alternatives (Southern classroom at Dec. 12:00)



Evaluation of thermal conditions in typical classroom (using Energy Plus Simulation)

Evaluation of thermal conditions in typical classroom (using Energy Plus Simulation)



Evaluation of energy demand of several climatic alternatives (using Energy Plus Simulation)

Evaluation of energy demand of several climatic alternatives (using Energy Plus Simulation)



Design concepts of natural air flow

Design concepts of natural air flow

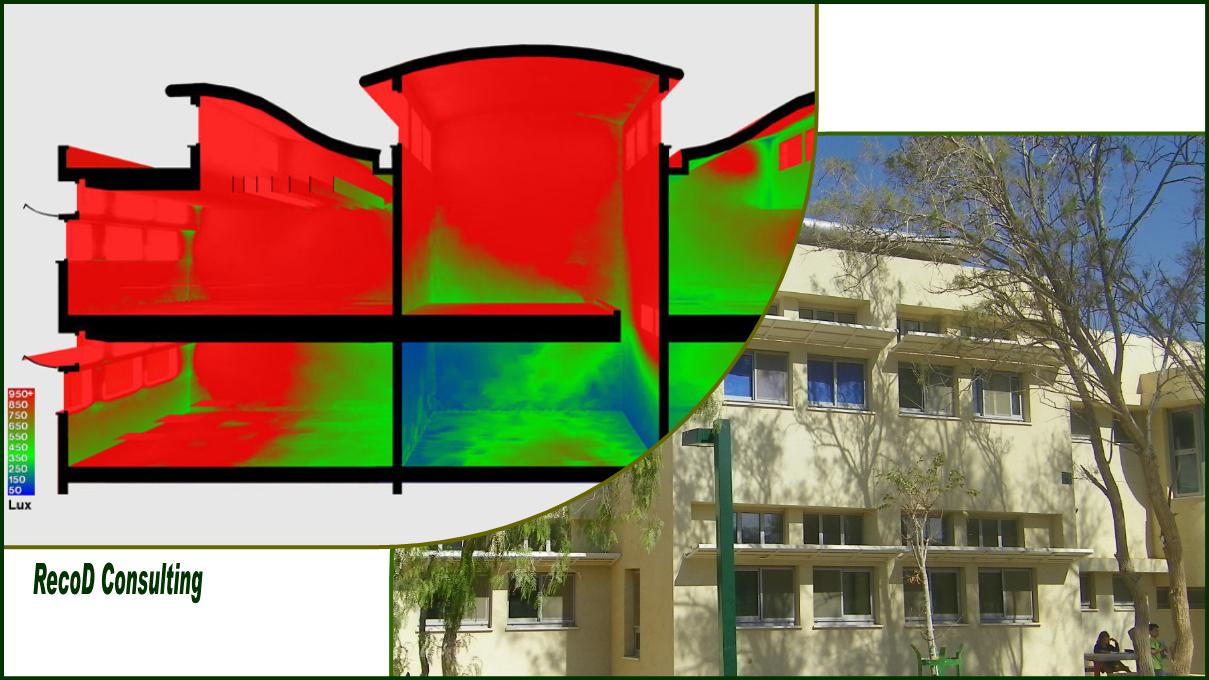

Daylight Simulation of Final Design

Daylight Simulation of Final Design



Post Occupancy Evaluation

Measurements of summer natural illuminance (lux) at 14.6.11 during 14:00-16:00

Measurements of summer natural illuminance (lux) at 14.6.11 during 14:00-16:00



Glare analysis of typical classroom through High Dynamic Range (HDR) photography

Glare analysis of typical classroom through High Dynamic Range (HDR) photography



Luminance High Dynamic Range (HDR) photography (enables measuring luminance with conventional digital cameras)

Step 1: Luminance High Dynamic Range (HDR) photography (enables measuring luminance with conventional digital cameras)



Generating luminance map from HDR photography

Step 2: Generating luminance map from HDR photography



Glare analysis

Step 3: Glare analysis



Student participation in activity to promote awareness for using daylight (with the assistance of Miss. Ailana Ram)

Student participation in activity to promote awareness for using daylight (with the assistance of Miss. Ailana Ram)



Photographs of the School

Southern facade, including light-shelves (before landscape development)

Southern facade, including light-shelves (before landscape development)



North West View

North West View



Northern facade (before landscape development)

Northern facade (before landscape development)



Native trees conservation

Native trees conservation



Drought Tolerant Plants (designed by Arch. Yael Rosenberg)

Drought Tolerant Plants (designed by Arch. Yael Rosenberg)



Outdoor Shading

Outdoor Shading



Interior of typical classroom

Interior of typical classroom





Public Area

Public Area



Public Area

Public Area



Alternative Transportation  (Photograph by Shira Noy)

Alternative Transportation (Photograph by Shira Noy)

פרסומים רלוונטיים

הכנס הבינלאומי הרבעי לאזורים צחיחים, מדבר ומדבור. אוניברסיטת בן-גוריון. 2012. מחקר-מעשי תומך בתכנון אקלימי וקיימות בבית ספר צין (מציג ערן קפטן).

מקום ראשון, בתחרות כנס הבינ”ל השלישי לבנייה ירוקה, קטגוריית בנינים בגודל בינוני, 2012 (בית ספר צין, בשיתוף עם לוין אדריכלים).

תערוכת מרחב 2011, עמותת אדריכלים מאוחדים בישראל (בית ספר צין, בשיתוף עם לוין אדריכלים).

אדריכלות נוף, ביטאון האיגוד הישראלי של אדריכלי נוף 38, 2011, עמ’ 27-28 (על בניה ירוקה במוסדות חינוך בישראל – מאת יעל דורי).

מגזין בית ונוי 127, 2012, עמ’ 148 (כתבה בנושא אדריכלות אקולוגיה וטכנולוגיה – מאת אביטל מאור).

שיעור חופשי 102, עמ’ 29. עיתון חדשות החינוך בהוצאת הסתדרות המורים בישראל (כתבה על בתי ספר ששומרים על הסביבה).
