בית האפיק
מרחב מחייה משולב בסביבה הטבעית, מדבר אריזונה, 2001
אדריכל ערן קפטן
זכה מקום ראשון, תערוכת “אדריכלות חופשית”, עמותת אדריכלים מאוחדים בישראל, פורום אדריכלים צעירים

Interior Space

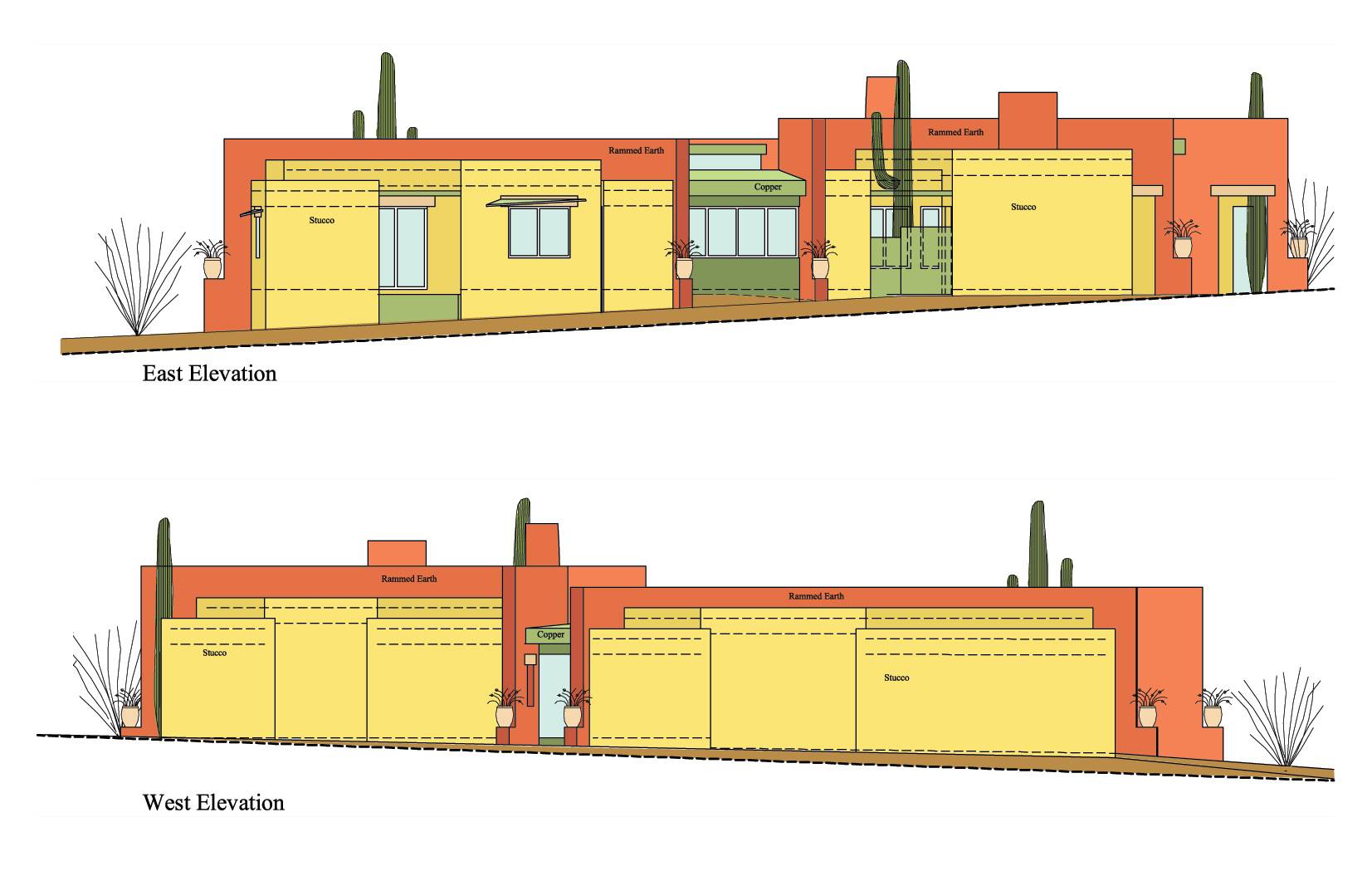

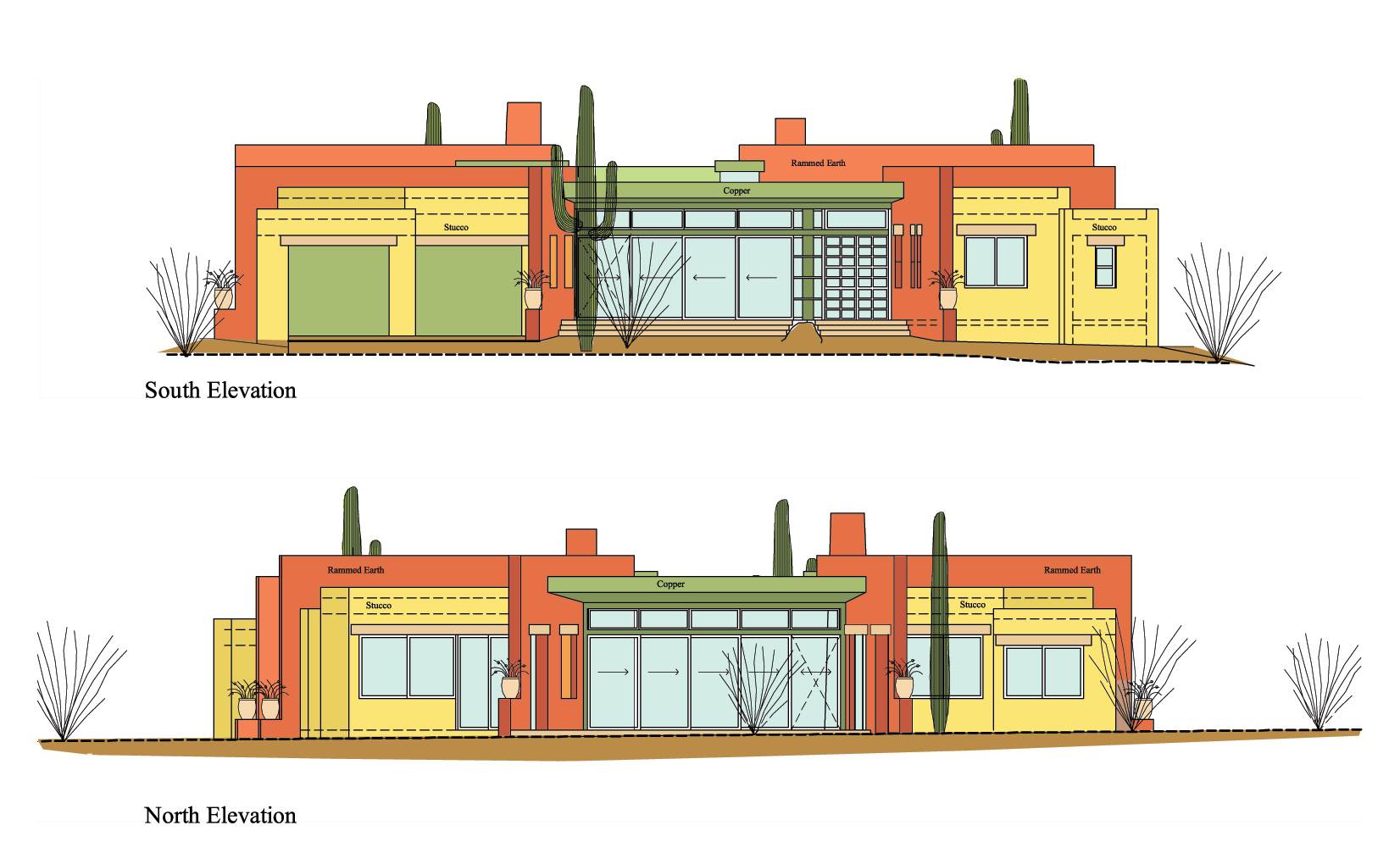

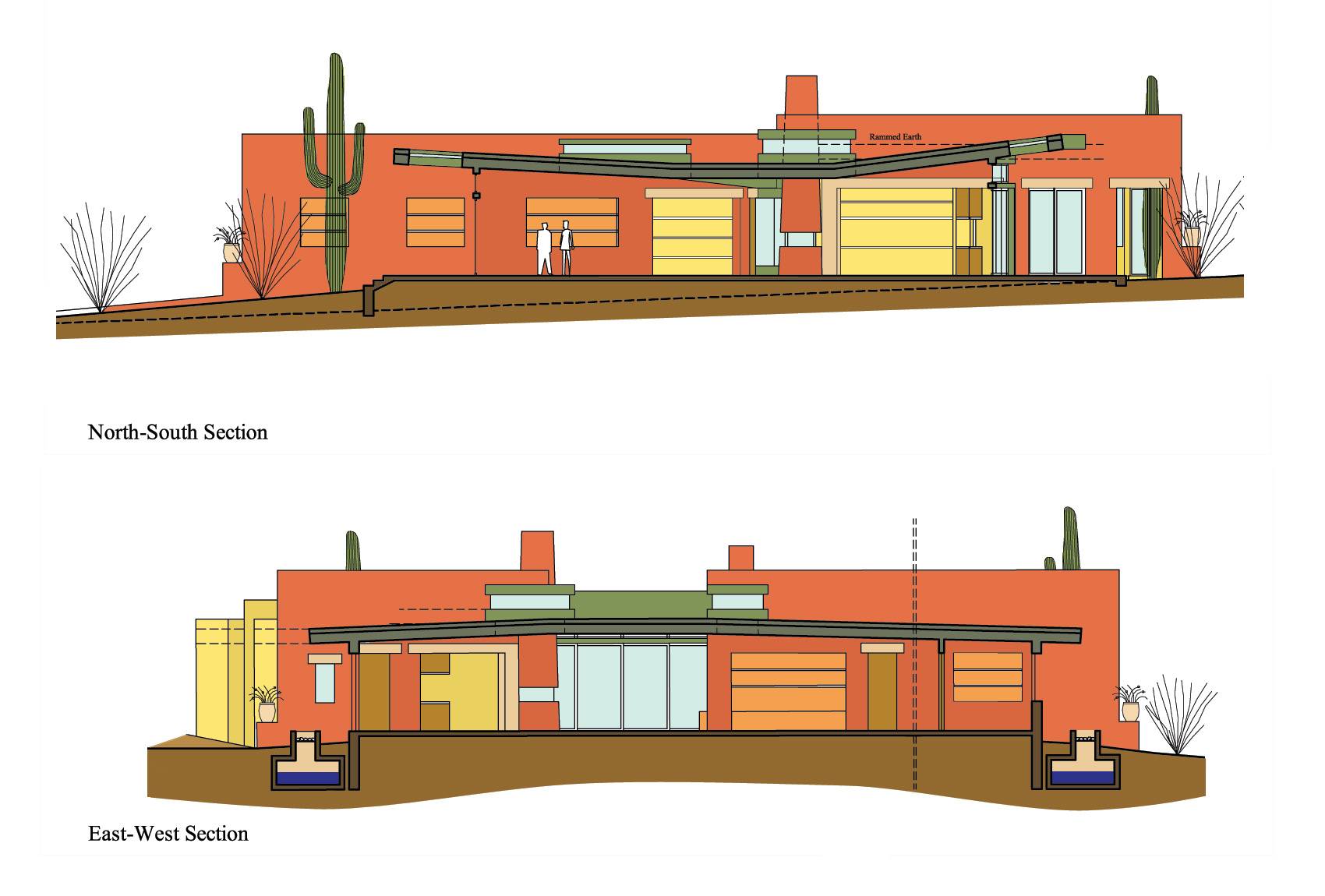

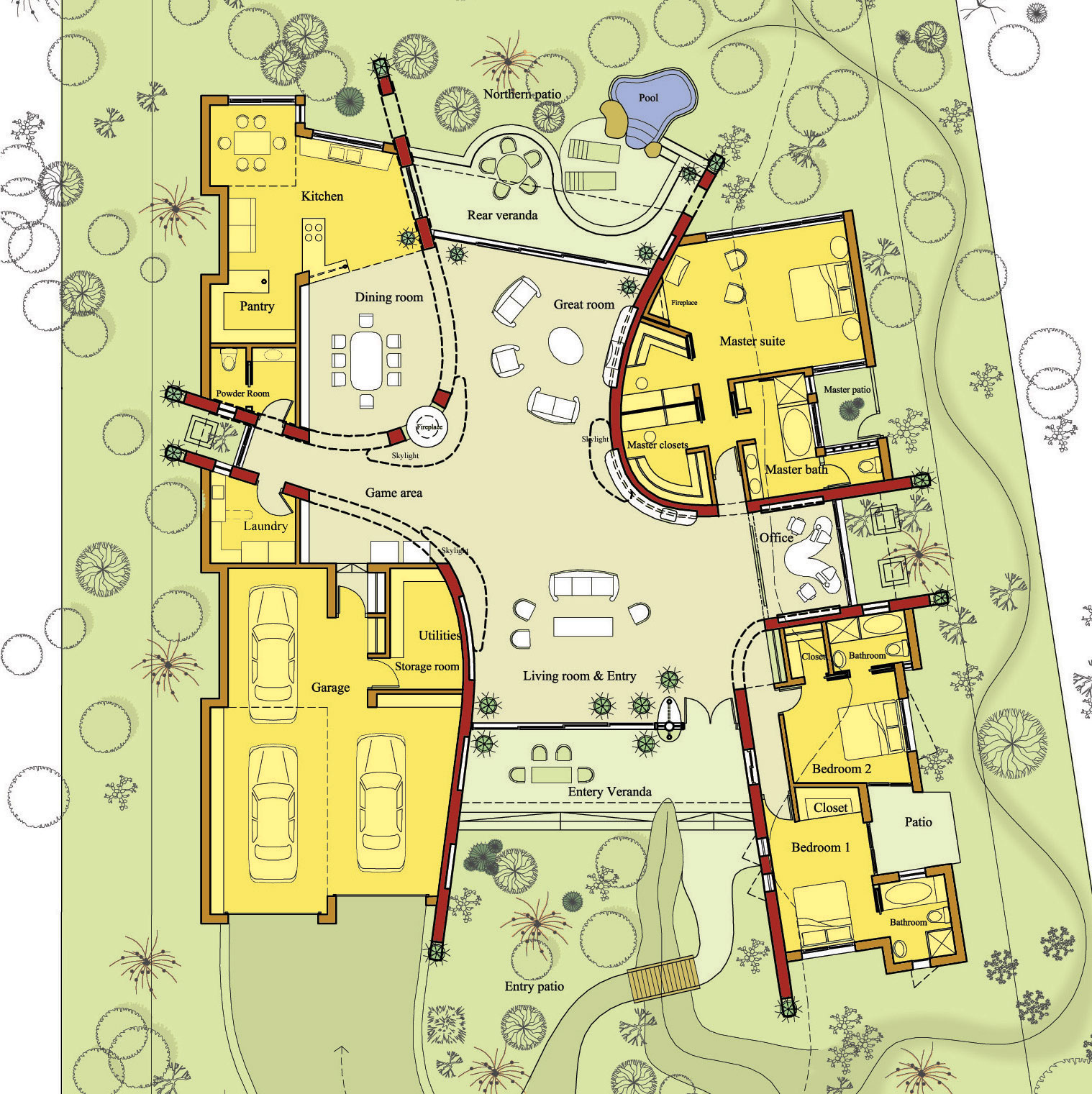

תוכניות
עקרונות תכנון
הקומפוזיציה המרחבית
מסות המבנה מאורגנות בארבעה מקבצים, המחולקים בעזרת פתחים עיקריים. וזאת כהקבלה לסביבה הטבעית הקרובה של הרים וקניונים ביניהם. ארגון זה מאפשר גם שילוב של מרחב פנימי נפתל, ייחודי ומודרני, עם חזות חיצונית העונה על דרישה מקומית לסגנון סנטה-פה. מרכז הבית, המוגדר על ידי קירות קמורים ופתחים עיקרים, מאכלס את האזורים החצי הציבוריים, חדר המשפחה והסלון. פונקציות אחרות ממוקמות בין הקירות הפנימיים הקעורים והקירות החיצוניים.
מרחב ויזואלי
הפתחים העיקריים תוכננו לחבר את מרכז הבית עם הנוף הסובב והסביבה הטבעית הסמוכה. פתחים עיקריים לצפון ודרום כוללים חלונות הזזה נרחבים לקשר עין עם הנוף הייחודי להרים בצפון, וכן למרכז העיר טוסון בדרום. הגג המרכזי מוטה מעלה לאפשר מבט לפסגות ההרים, וכן לרקיע השמיים היומי והלילי. פתחים עליונים בגג מאפשרים לדיירים חיבור נוסף לרקיע השמיים היומי והלילי. פתחים משניים למזרח ולמערב מאפשרים הקלה ויזואלית נוספת למרחב הפנימי. הגג בכיוונים אילו מוטה מטה לניקוז ואיסוף מים. כל הפתחים יוצרים חצרות פנימיים, אשר בהם הצמחייה הטבעית משמשת כגינה מדברית. מיקום החצרות נקבע להשארת הקקטוסים הייחודיים במקומם המקורי.
תאורה טבעית
הפתחים העיקריים לצפון ולדרום מספקים הארה טבעית עיקרית. אור השמש הדרומי הישיר מספק גוונים בהירים וחמים והאור הצפוני המפוזר מספק גוונים כחלחלים וקרירים. הפתחים המזרחיים ומערביים מאפשרים לאור החם והאדמדם של הזריחה והשקיעה לחדור למרכז הבית, ובזאת, מרחיבים את זמן ההארה הטבעית והספקטרום הטבעי הנכנס, יוצרים חגיגה של שינויים דינאמיים בהארת החלל, ומדגישים את תחושת הזמן. המטבח וחדרי הילדים ממוקמים כך שהם מאפשרים ליהנות מתאורת בוקר טבעית וחימום טבעי.
זרימת אנרגיה טבעית
חלל מפותל המחבר בין הפתחים העיקריים בדרום ובצפון, מאפשר (בהתאם לעקרונות הפאנג-שאוי) לאנרגיה הטבעית “צ’י” לזרום מהקניון הטבעי הצפוני דרך חלל הבית המרכזי לדרום. האופי המתפתל של חלל זה מאפשר פיזור טוב יותר של אנרגיה זאת במרחב הבית, וכן הקלה בסימטריה הכללית של המבנה. נתיב זרימת המים הטבעית בעת הגשמיים שונה למזרח, כדי לנטרל השפעת אנרגיה לא נשלטת.
תנועת דיירים טבעית
הקירות הקמורים במרכז הבית מאפשרים נתיב הליכה בעל התנגדות מינימאלית, כך שמהירות תנועת הדיירים יכולה להישמר כמעט קבועה. (נתיב ההתנגדות המינימאלי לדוגמא הינו קו הסלאלום אותו עושה גולש הסקי).
בידוד תרמי והצללה
החלק המערבי של המבנה כולל בעיקר אזורי שירות עם פתח קטן יחיד לצפון-מערב. חלליים סגורים אלו משמשים כאזור בידוד תרמי, המגן מהכיוון המערבי המאופיין בזוויות שמש חמות ונמוכות. וכן, למניעת קשר עין מהבית השכן לתוך חלל הבית. רוב הקירות החיצוניים תוכננו לכלול חבילות קש דחוסות או פלסטיק ממוחזר (רסטרה), לשם הגנה תרמית טובה מימות הקיץ החמים ולילות החורף הקרים. הפתחים לדרום ולמזרח מוגנים מקרינת השמש הקיצית על ידי פרגולות, המשך הגג, או מתקני הצללה.
חימום סולרי פסיבי ומסה תרמית
פתח עיקרי לדרום ופתחים עונתיים עליונים בבליטת הגג מאפשרים כניסת קרינת שמש חורפית למרכז הבית. קרינה זאת משמשת לחימום אוויר הבית, רצפת הסלון, והקירות הפנימיים. הקירות הפנימיים תוכננו כקירות מאדמה נגוחה, והרצפה תוכננה כרצפת בטון חשופה ומלוטשת. מסה תרמית זאת קולטת חום ביום ומשחררת בלילה, ובכך מאפשרת ויסות טמפרטורות, לשיפור הנוחות התרמית, ושימור אנרגיה על ידי הפחתת הצורך בחימום מכאני.
זרימת אוויר טבעית ומסה תרמית
בימי הקיץ המסה התרמית הפנימית משמשת לקליטת החום מהחלל הפנימי ולהורדת הטמפרטורות, ובלילה עודפי החום הנקלטים מסולקים על ידי זרימת אוויר טבעית. זרימת האוויר הטבעית בין הפתחים העיקרים, הצפוני והדרומי, מוגברת על ידי צניחה לילית של אוויר קר במורד הקניון, וכן על ידי התרוממות אוויר מהעמק בשעות הערב המוקדמות. רוחות מקומיות אלו יוצרות אזורי לחץ ותת לחץ בשני צידי הבית, המגבירים את זרימת האוויר הטבעית בתוך חלל המרכזי של הבית. זרימת האוויר בחלל הבית המרכזי מגבירה על ידי יניקה את זרימת האוויר גם בחללים האחרים.
חומרים מקיימים
חומרי הבניה הנבחרים, חבילות קש דחוסות ואדמה ניגוחה, הינם חומרים מקיימים חלופיים אשר בייצורם מושקעת מעט אנרגיה. כמו כן, ברבות הימים ימוחזרו לאדמה.
חלונות גג עליונים
חלונות גג עליונים, המוגנים מקרינת השמש הקיצית, מפרידים את הגג המרכזי מהקירות הפנמיים הקמורים בנקודות שונות, ובכך, מחזקים את התחושה של גג מרכזי צף, ומאפשרים תאורה טבעית בעומק הבית. חלון גג אחד נמצא מעל אח המספק מקור חום למרכז החלל. וחלון שני כולל מתקן ניקוז מזכוכית למי גשמים, להעשרת החלל עם דינאמיות הטבע.
אתר ותכנון ראשוני

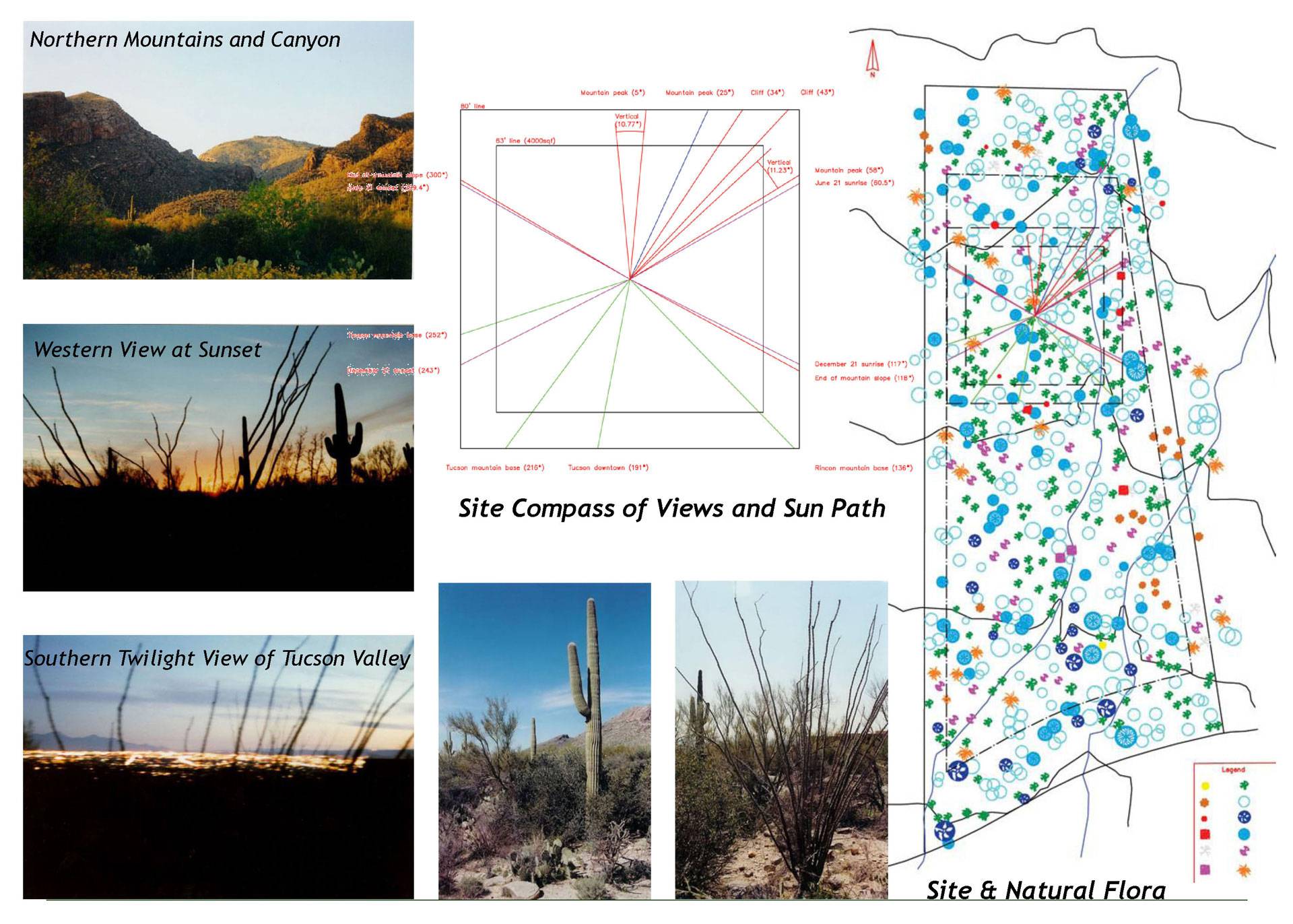

Northern View of the Mountains and Canyon

Western View at Sunset

Southern Twilight View of Tucson Valley

Site & Natural Flora

Site Compass of Views and Sun Path

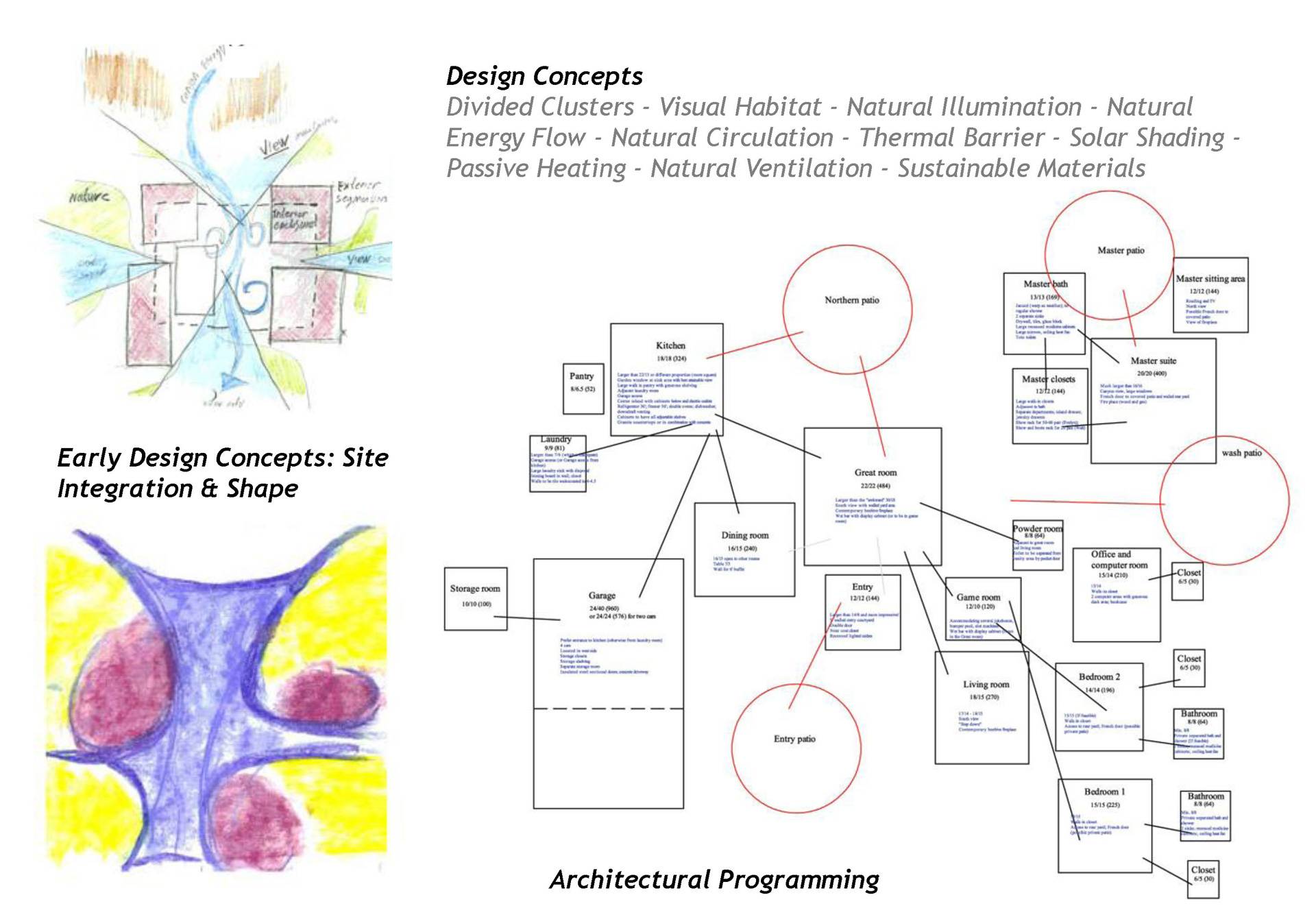

Architectural Programming

Early Design Concepts: Site Integration and Shape

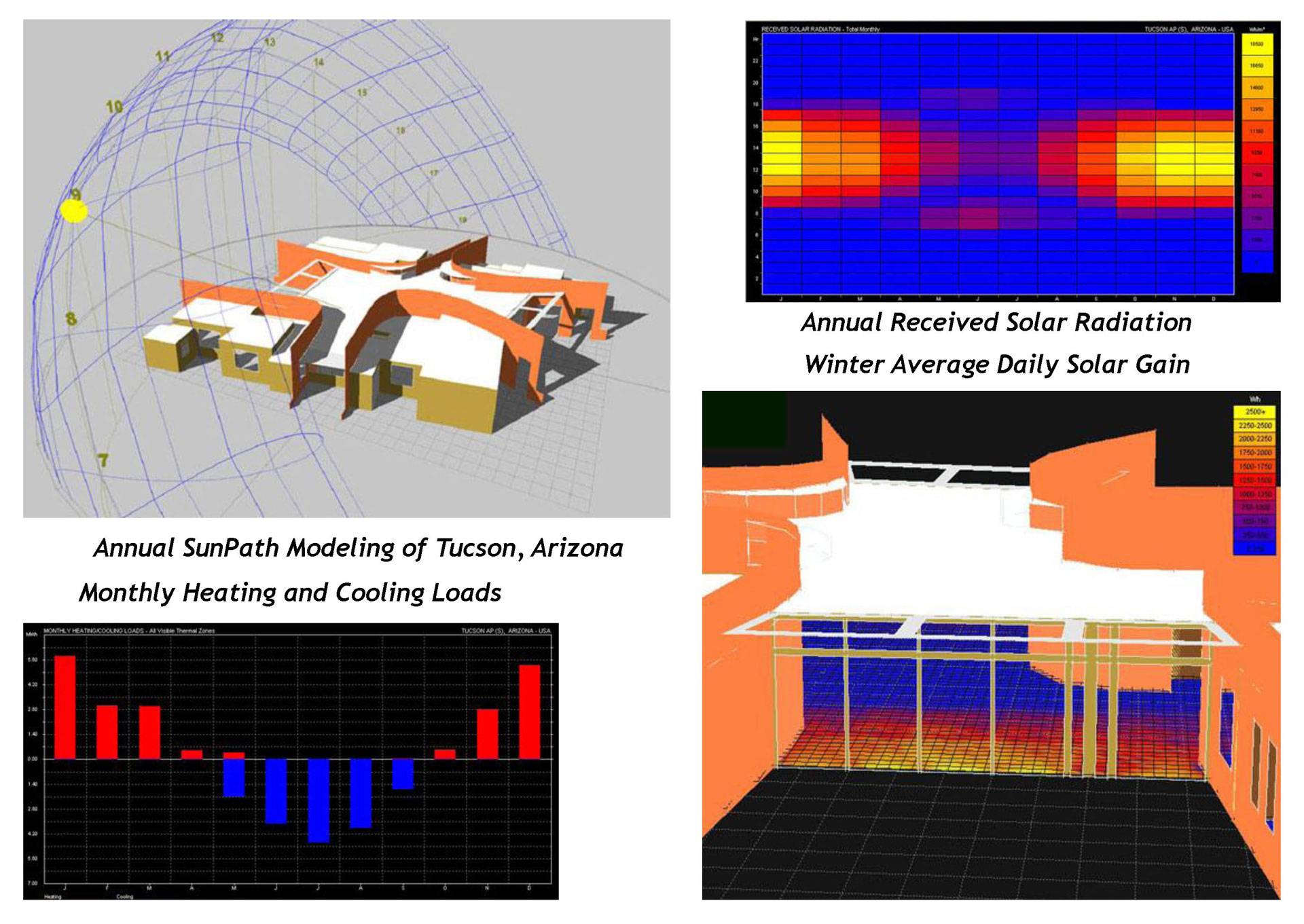

הדמיות אקלמיות

Annual Sun Path Modeling of Tucson, Arizona

Winter Average Daily Solar Gain

Annual Received Solar Radiation

Monthly Heating and Cooling Loads
הדמיות תאורה טבעית

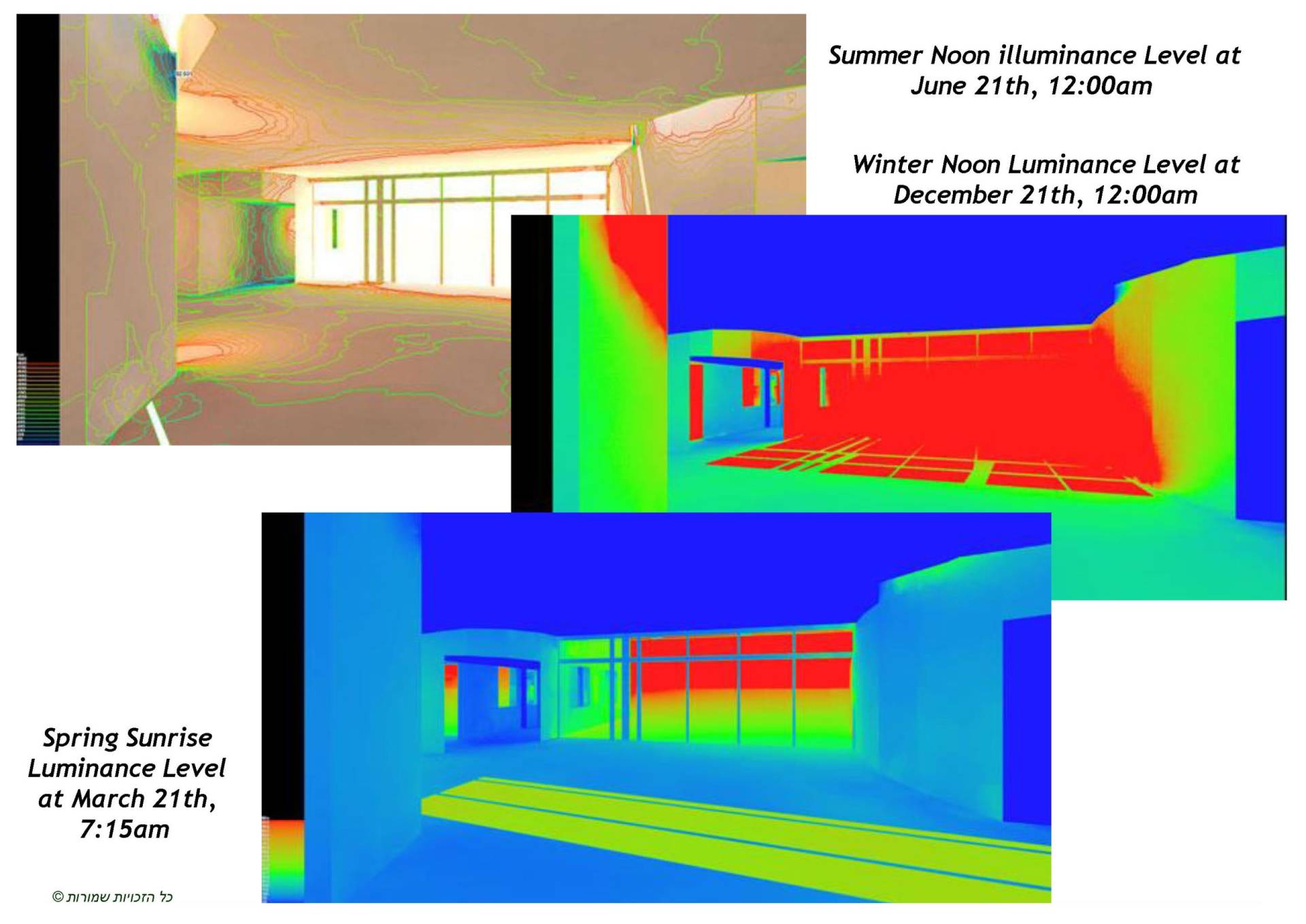

Summer Noon illuminance Iso-Level at June 21th, 12:00am

Winter Noon Luminance Iso-Level at December 21th, 12:00am

Spring Sunrise Luminance Level at March 21th, 7:15am
פרסומים רלוונטיים

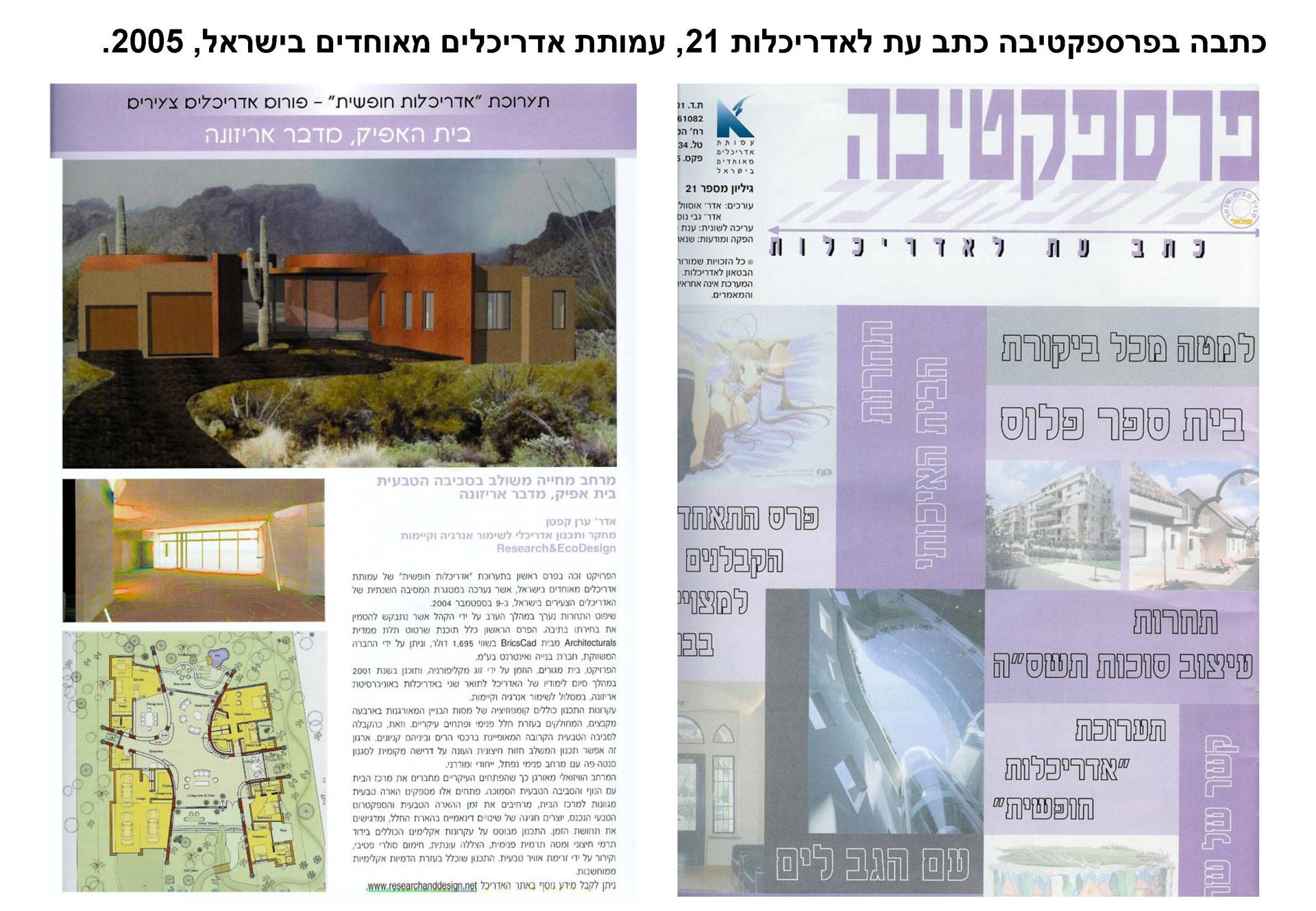

קפטן, ערן. 2005. בית האפיק, מדבר אריזונה. פרספקטיבה כתב עת לאדריכלות 21. עמותת אדריכלים מאוחדים בישראל. עמ’ 48.

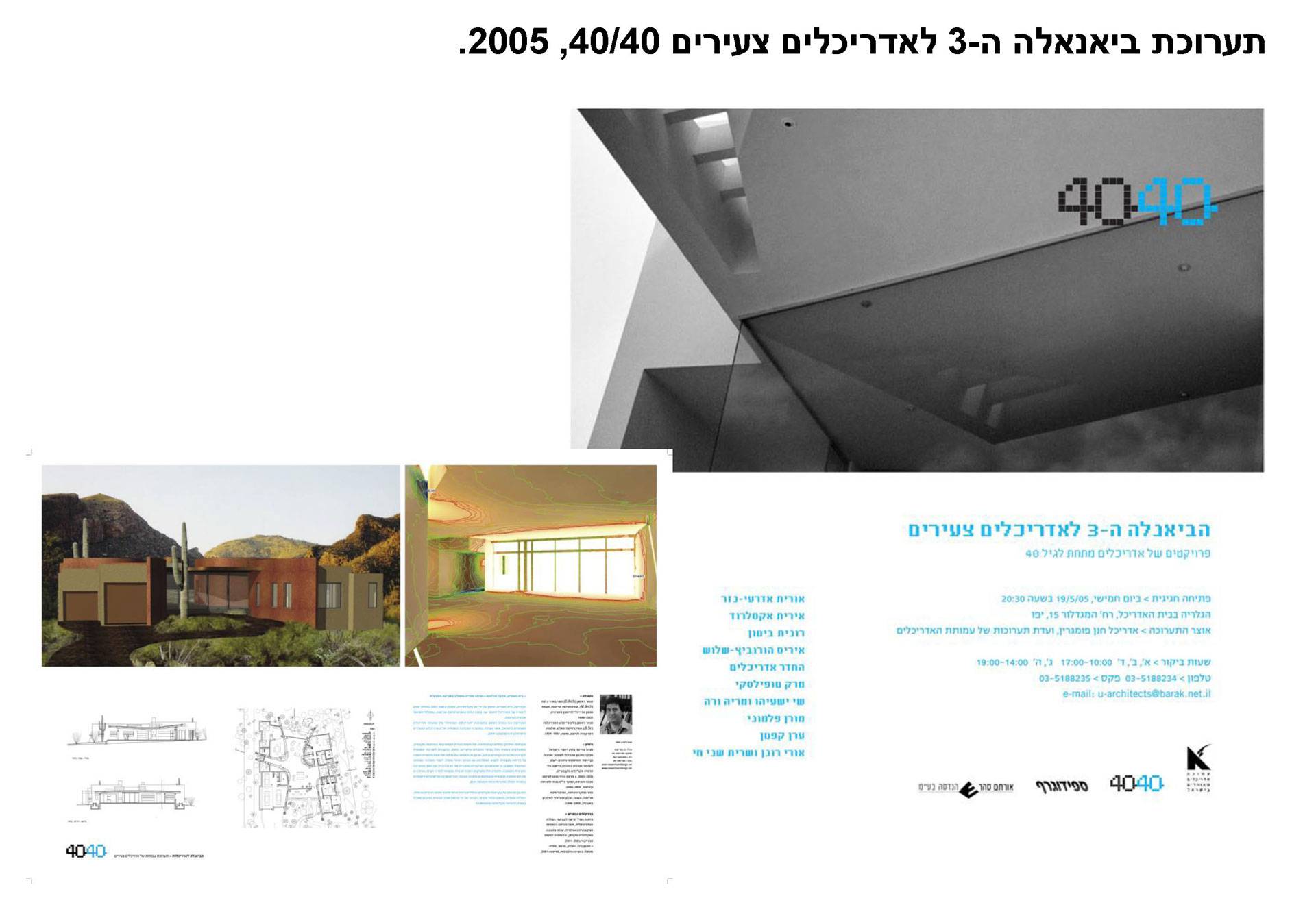

ביאנאלה ה-3 לאדריכלים צעירים 40/40, “בית האפיק- מרחב מחיה במדבר אריזונה”, 2005.
מקום ראשון, תערוכת “אדריכלות חופשית”, עמותת אדריכלים מאוחדים בישראל, פורום אדריכלים צעירים, “בית האפיק – בית אקלימי אקולוגי”, 2004.

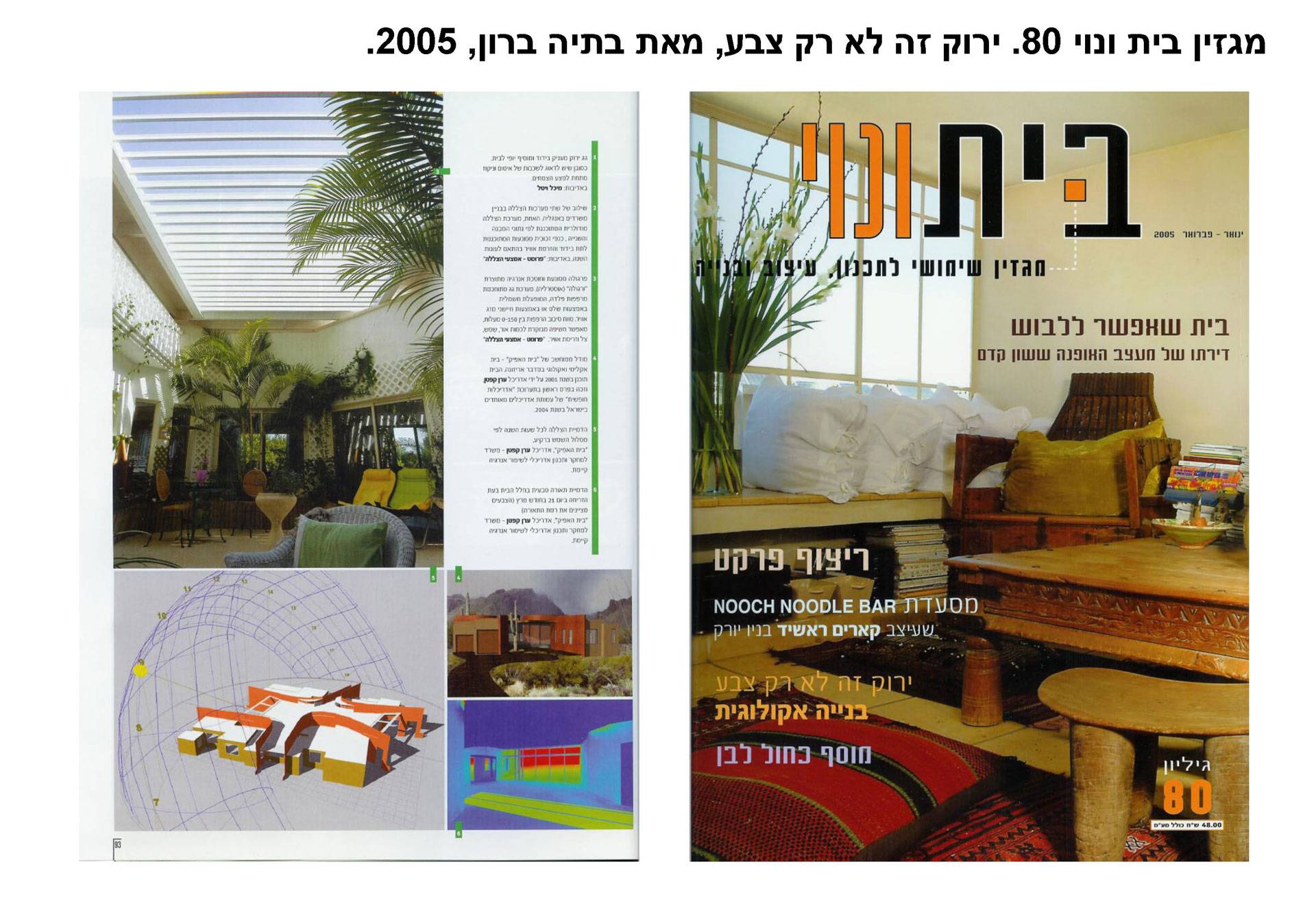

בתיה ברון, 2005. ירוק זה לא רק צבע. מגזין בית ונוי 80, עמ’ 93.
