בניין אקו-וילות
הצעה למגורים ירוקים בישראל, תחרות אדריכלית, 2014
מטעם קרן קיימת לישראל בשיתוף המועצה הישראלית לבנייה ירוקה
תכנון: אדר’ ד”ר ערן קפטן, אקו אדריכלים
עקרונות תכנון
עתודות הקרקע בישראל אינן מאפשרות צפיפות בינוי נמוכה כפתרון אקולוגי, ולפיכך התפיסה הרומנטית של וילה “אקולוגית” צמודת קרקע שגויה. אף על פי כן, הרצון לקשר עם הטבע ולמרחב מחייה ייחודי, וכן עלייה ביכולת הכלכלית של חלק מהאוכלוסייה, מאיצים את הפרטת הקרקע הטבעית והחקלאית לבניית ישובים חדשים ושכונות צמודי קרקע. בכדי לצמצם מגמה זאת, דרושה חלופה איכותית של בנייה אקולוגית, המאפשרת איכות חיים דומה לזאת של צמוד הקרקע, אך בצפיפות עירונית. בניין אקו-וילות הינו הצעה חדשנית לבניין ירוק המשמש ערסל אקולוגי עבור מרחבי מחייה בעלי איכויות דומות לבית צמוד קרקע. מימוש “חלום הווילה” במרחב העירוני הורטיקאלי יתרום לשימור עתודות הקרקע לרווחת הציבור ולצמצום טביעת הרגל האקולוגית.

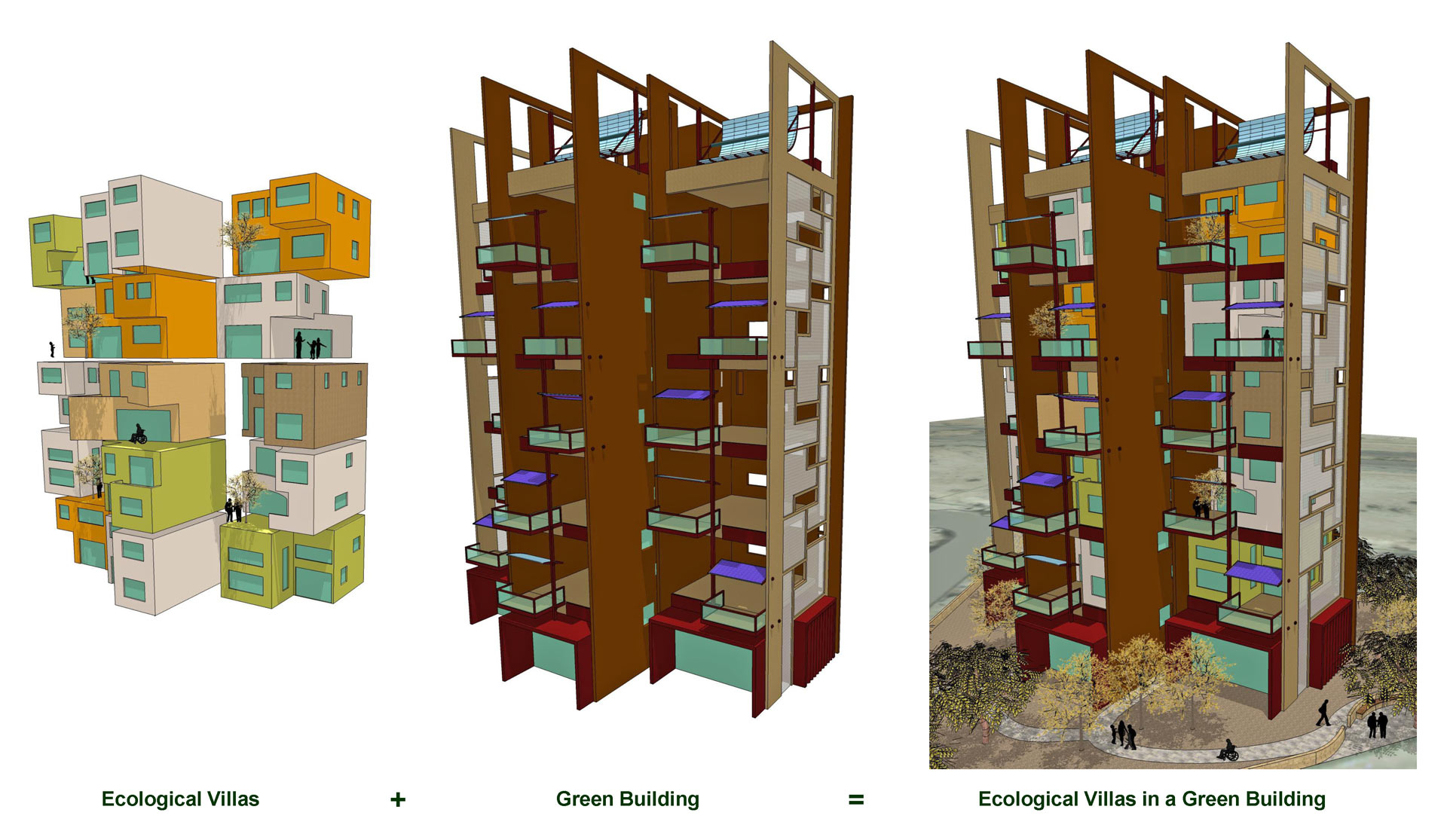

The EcoVillas Building concept: Ecological Villas in a Green Building Structure
הבניין מורכב משלד קונסטרוקטיבי, המספק חופש תכנוני ותשתיות אקולוגיות למרחבי המחייה השונים. לשם כך, ההתערבות בחזיתות הבניין הינה מינימאלית, בעיקר להשגת פרטיות מירבית, שיפור האחידות החזותית, ומתן מגוון פתרונות אקלימיים משותפים לבניין כולו. כגון, הפניית החזיתות בהתאם למסלול השמש המקומי: לחשיפה מירבית לקרינת שמש חורפית מדרום ולהפחתת עומס חום ממזרח וממערב. שלד הבניין מספק למרחבי האקו-וילות פתרונות מובנים לייצור אנרגיה חלופית, חימום פסיבי, קירור פסיבי, תאורה טבעית, ואוורור טבעי. מגוון המערכות האקלימיות מבוססות על ניצול מאפייני האקלים המקומי בבאר שבע: רוחות צפון-מערביות, משרע טמפרטורות גדול בקיץ בין יום ולילה, לחות נמוכה, ועננות נמוכה בחורף. בנוסף, המערכות מספקות מענה לעומס חום בימי הקיץ, תנאי שרב בעונות המעבר, וטמפרטורות נמוכות בחורף. מוערך כי באמצעיים אלו הבניין יהיה מאופס אנרגיה.
Solar Orientation: Best Protection & Exposure
אקו-וילה הינה מרחב מחייה הממוקם בבניין מגורים משותף, אשר בדומה לוילות או בתים צמודי קרקע, מאפשרת בניית מעטפת בניין ייחודית וגינה צמודה. המרחב נדרש לעמוד במספר עקרונות תכנון המשותפים לבניין כולו, לשם השגת מענה אקלימי מירבי, שמירה על ערכי הקיימות, והשגת אחדות חזותית בסיסית. אולם, שלד הבניין הייחודי והתשתיות הכלולות בו, מאפשרים לדיירים השונים לשכור אדריכלים אשר יתכננו, בכפוף למספר עקרונות תכנון המובנים בתקנון הבניין, את מרחב מחייתם הייחודי – בית וגינה, בגובה שתי קומות. בנוסף, תשתיות הבניין, הפלטפורמה הקונסטרוקטיבית ומעלית השירות, מאפשרות לדיירים, ברבות השנים, לחדש את מעטפות הבניין של האקו-וילות על ידי פירוק ובנייה חדשה, בדומה לבית פרטי. לשם כך, מלבד שלד הבניין (המספק מסה תרמית), שאר מעטפת הבניין של האקו-וילות נדרשת להיות מבוססת על חומרי בניה קלים (כגון, תבניות קש דחוס, עץ, ובלוקי איטונג).
EcoVilla: View from Outdoor
מבטים
בניין אקו-וילות
South-East View
Public Areas at Entrance Level
Landscape & Meeting Areas
אקו-וילה
An Example for Upper Floor (vary for each Villa)
An Example for Main Floor (vary for each Villa)
Interior View of Living Areas (vary for each Villa)
Interior View of Dinning Areas (vary for each Villa)
אלמנטים אקלימים
Architectural Section of Solar Geometry
Solar Power Generation (Shared)
Mashrabiya on Eastern & Western Double Facades
Natural Ventilation through Shared Hall and Villas
Climatic Passive System Embedded within the Walls for Heating (during winter nights) & Cooling (during summer days)
Climatic Passive System Embedded within the Floor for Heating (during winters’ days & nights)
Improved Micro-Climate through Fog, Green Wall, and Ventilation Systems
יחידת תצוגה לדוגמא
Entrance View of Display Apartment Unit
View of Display Apartment Unit from the Street
